A Venn diagram visualizes the logical relationships between two or three sets using overlapping circles. Each circle represents a set, and overlapping regions show elements shared between sets. This classic visualization is ideal for showing intersections, unions, and exclusive memberships, making abstract set relationships immediately intuitive.

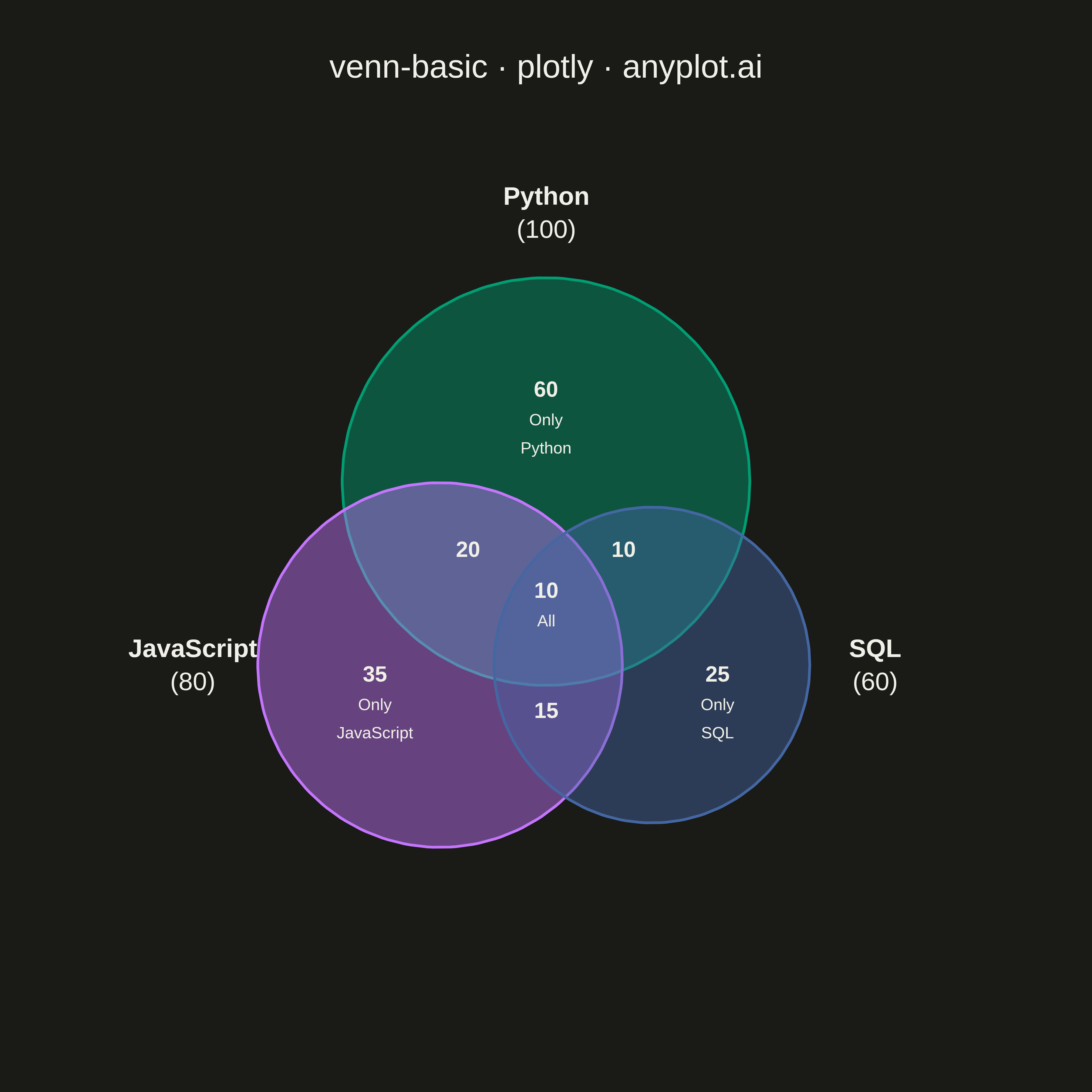

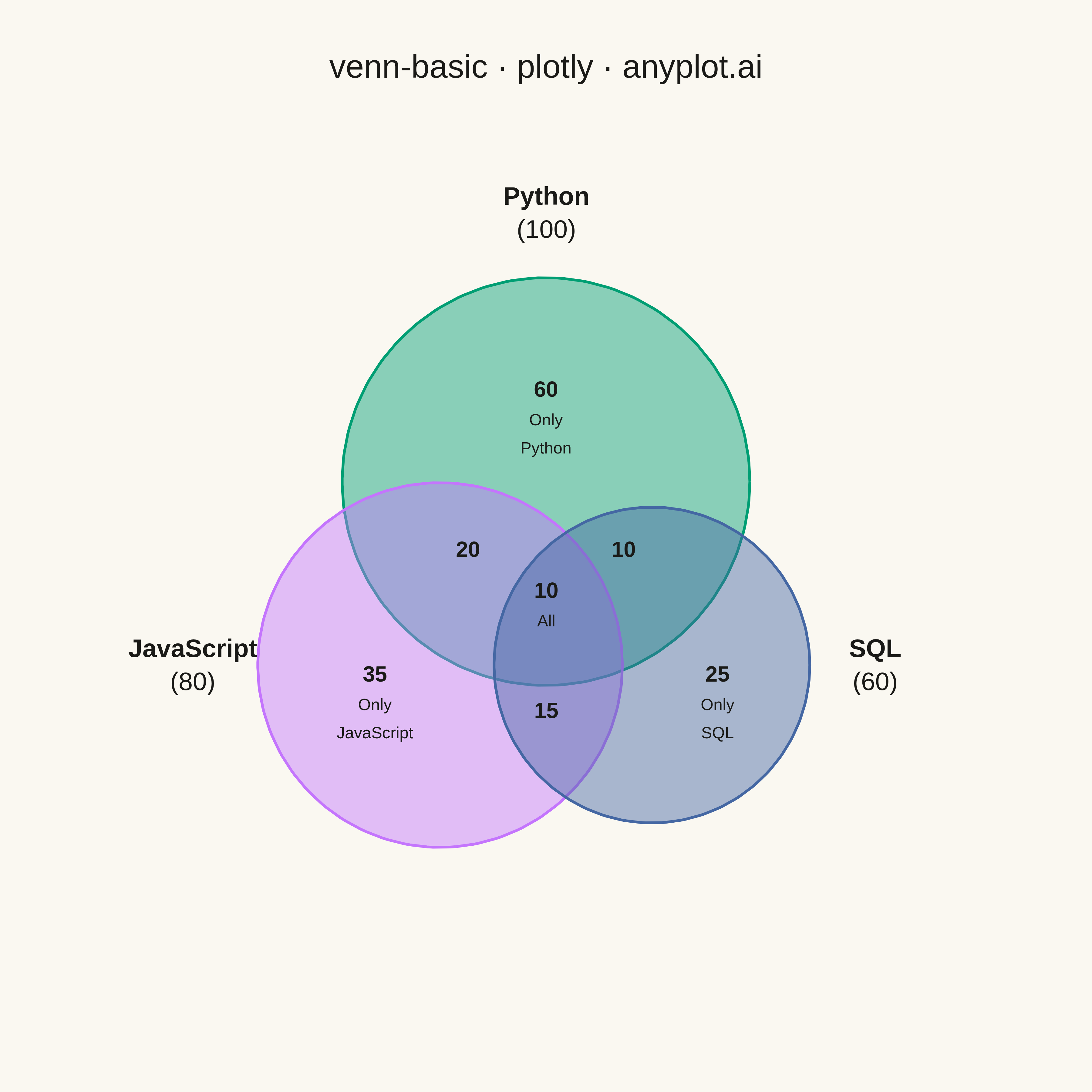

Venn Diagram rendered with Plotly

Python source (Plotly)

""" anyplot.ai
venn-basic: Venn Diagram
Library: plotly 6.7.0 | Python 3.13.13
Quality: 82/100 | Updated: 2026-05-15
"""

import os

import numpy as np
import plotly.graph_objects as go


THEME = os.getenv("ANYPLOT_THEME", "light")
PAGE_BG = "#FAF8F1" if THEME == "light" else "#1A1A17"
INK = "#1A1A17" if THEME == "light" else "#F0EFE8"
INK_SOFT = "#4A4A44" if THEME == "light" else "#B8B7B0"

# Data: Programming language preference survey
set_labels = ["Python", "JavaScript", "SQL"]
set_sizes = [100, 80, 60]

ab_overlap = 30  # Python & JavaScript
ac_overlap = 20  # Python & SQL
bc_overlap = 25  # JavaScript & SQL
abc_overlap = 10  # All three

only_a = set_sizes[0] - ab_overlap - ac_overlap + abc_overlap
only_b = set_sizes[1] - ab_overlap - bc_overlap + abc_overlap
only_c = set_sizes[2] - ac_overlap - bc_overlap + abc_overlap
only_ab = ab_overlap - abc_overlap
only_ac = ac_overlap - abc_overlap
only_bc = bc_overlap - abc_overlap

# Radii proportional to set size (area ∝ count)
r_base = 1.0
radii = [r_base * np.sqrt(s / set_sizes[0]) for s in set_sizes]

# Equilateral triangle arrangement
angle_offset = np.pi / 2
angles = [angle_offset, angle_offset + 2 * np.pi / 3, angle_offset + 4 * np.pi / 3]
distance = 0.6
cx = [distance * np.cos(a) for a in angles]
cy = [distance * np.sin(a) for a in angles]

# Okabe-Ito palette with transparency
IMPRINT = ["#009E73", "#C475FD", "#4467A3"]
fill_colors = ["rgba(0, 158, 115, 0.45)", "rgba(196, 117, 253, 0.45)", "rgba(68, 103, 163, 0.45)"]

hover_texts = [
    f"<b>Python</b><br>Total: {set_sizes[0]}<br>Only Python: {only_a}<br>Python ∩ JS: {only_ab}<br>Python ∩ SQL: {only_ac}",
    f"<b>JavaScript</b><br>Total: {set_sizes[1]}<br>Only JavaScript: {only_b}<br>JS ∩ Python: {only_ab}<br>JS ∩ SQL: {only_bc}",
    f"<b>SQL</b><br>Total: {set_sizes[2]}<br>Only SQL: {only_c}<br>SQL ∩ Python: {only_ac}<br>SQL ∩ JS: {only_bc}",
]

theta = np.linspace(0, 2 * np.pi, 200)
fig = go.Figure()

for i in range(3):
    r = radii[i]
    x_circle = cx[i] + r * np.cos(theta)
    y_circle = cy[i] + r * np.sin(theta)
    fig.add_trace(
        go.Scatter(
            x=x_circle,
            y=y_circle,
            fill="toself",
            fillcolor=fill_colors[i],
            line={"color": IMPRINT[i], "width": 3},
            mode="lines",
            name=set_labels[i],
            showlegend=False,
            hoverinfo="text",
            hovertext=hover_texts[i],
        )
    )

# Set labels outside each circle
label_positions = [
    (cx[0], cy[0] + radii[0] + 0.32, set_labels[0], set_sizes[0]),
    (cx[1] - radii[1] - 0.32, cy[1], set_labels[1], set_sizes[1]),
    (cx[2] + radii[2] + 0.32, cy[2], set_labels[2], set_sizes[2]),
]

for x, y, label, size in label_positions:
    fig.add_annotation(
        x=x,
        y=y,
        text=f"<b>{label}</b><br>({size})",
        showarrow=False,
        font={"size": 28, "color": INK},
        xanchor="center",
        yanchor="middle",
    )

# Region annotation positions
pos_a = (cx[0], cy[0] + 0.32)
pos_b = (cx[1] - 0.32, cy[1] - 0.18)
pos_c = (cx[2] + 0.32, cy[2] - 0.18)
pos_ab = ((cx[0] + cx[1]) / 2 - 0.12, (cy[0] + cy[1]) / 2 + 0.12)
pos_ac = ((cx[0] + cx[2]) / 2 + 0.12, (cy[0] + cy[2]) / 2 + 0.12)
pos_bc = ((cx[1] + cx[2]) / 2, (cy[1] + cy[2]) / 2 - 0.22)
pos_abc = (0, 0)

region_annotations = [
    (*pos_a, only_a, "Only<br>Python"),
    (*pos_b, only_b, "Only<br>JavaScript"),
    (*pos_c, only_c, "Only<br>SQL"),
    (*pos_ab, only_ab, ""),
    (*pos_ac, only_ac, ""),
    (*pos_bc, only_bc, ""),
    (*pos_abc, abc_overlap, "All"),
]

for x, y, value, desc in region_annotations:
    if desc:
        text = f"<b>{value}</b><br><span style='font-size:18px'>{desc}</span>"
    else:
        text = f"<b>{value}</b>"
    fig.add_annotation(
        x=x, y=y, text=text, showarrow=False, font={"size": 24, "color": INK}, xanchor="center", yanchor="middle"
    )

fig.update_layout(
    title={
        "text": "venn-basic · plotly · anyplot.ai",
        "font": {"size": 36, "color": INK},
        "x": 0.5,
        "xanchor": "center",
        "y": 0.95,
    },
    paper_bgcolor=PAGE_BG,
    plot_bgcolor=PAGE_BG,
    font={"color": INK},
    showlegend=False,
    xaxis={"visible": False, "range": [-2.5, 2.5], "scaleanchor": "y", "scaleratio": 1},
    yaxis={"visible": False, "range": [-2.2, 2.5]},
    margin={"l": 40, "r": 40, "t": 100, "b": 40},
)

fig.write_image(f"plot-{THEME}.png", width=1200, height=1200, scale=3)
fig.write_html(f"plot-{THEME}.html", include_plotlyjs="cdn")
