Andrews curves visualization transforms multivariate observations into smooth Fourier series curves. Each data point is represented as a continuous function where variable values become coefficients in a Fourier expansion, producing distinctive wave patterns. This technique enables visual comparison of multivariate patterns, cluster identification, and outlier detection—observations with similar values across variables produce similar curves, while outliers appear as distinctly different patterns.

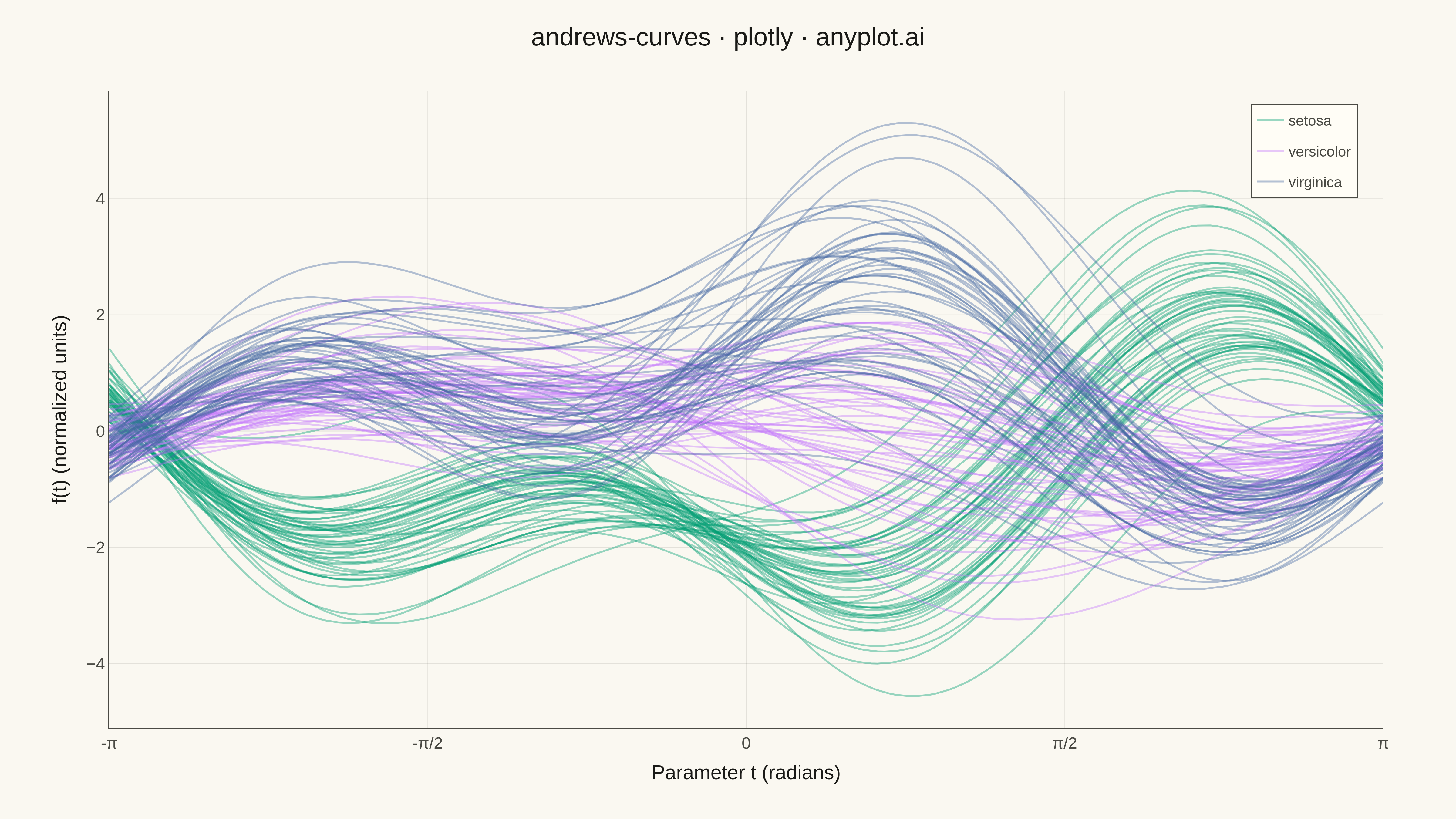

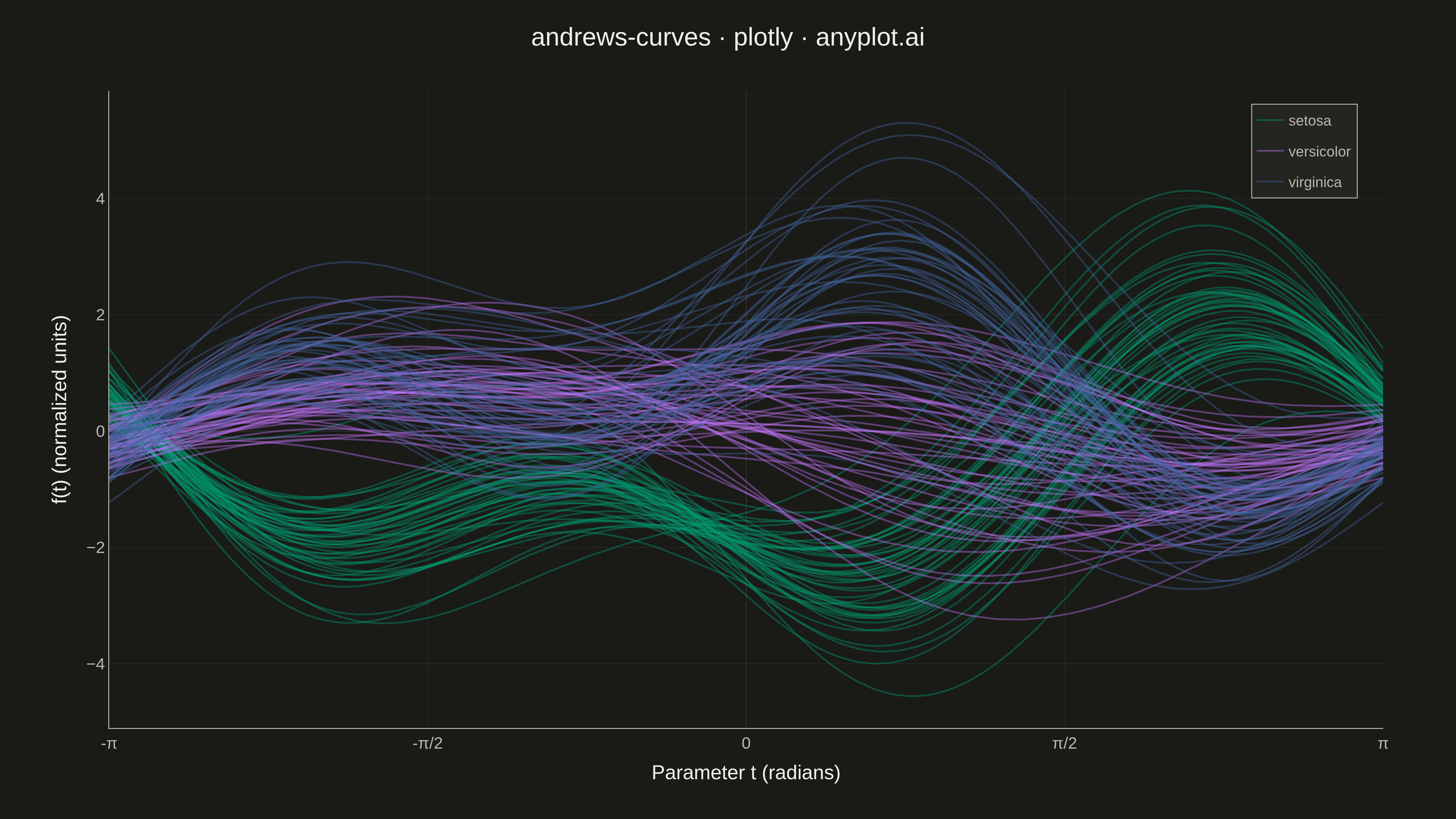

Andrews Curves for Multivariate Data rendered with Plotly

Python source (Plotly)

""" anyplot.ai
andrews-curves: Andrews Curves for Multivariate Data
Library: plotly 6.7.0 | Python 3.13.13
Quality: 85/100 | Updated: 2026-05-15
"""

import os

import numpy as np
import plotly.graph_objects as go
from sklearn.datasets import load_iris


THEME = os.getenv("ANYPLOT_THEME", "light")
PAGE_BG = "#FAF8F1" if THEME == "light" else "#1A1A17"
ELEVATED_BG = "#FFFDF6" if THEME == "light" else "#242420"
INK = "#1A1A17" if THEME == "light" else "#F0EFE8"
INK_SOFT = "#4A4A44" if THEME == "light" else "#B8B7B0"
GRID = "rgba(26,26,23,0.10)" if THEME == "light" else "rgba(240,239,232,0.10)"

IMPRINT = ["#009E73", "#C475FD", "#4467A3"]
BRAND = IMPRINT[0]

# Data
iris = load_iris()
X = iris.data
y = iris.target
species_names = iris.target_names

# Normalize
X_normalized = (X - X.mean(axis=0)) / X.std(axis=0)

# Andrews curve transformation parameter
t = np.linspace(-np.pi, np.pi, 200)

# Plot
fig = go.Figure()

# Plot curves for each sample, colored by species
for species_idx in range(3):
    species_mask = y == species_idx
    X_species = X_normalized[species_mask]

    for i, x in enumerate(X_species):
        # Inline Andrews curve transformation
        n_features = len(x)
        curve = np.ones_like(t) * x[0] / np.sqrt(2)
        for j in range(1, n_features):
            freq = (j + 1) // 2
            if j % 2 == 1:
                curve += x[j] * np.sin(freq * t)
            else:
                curve += x[j] * np.cos(freq * t)

        fig.add_trace(
            go.Scatter(
                x=t,
                y=curve,
                mode="lines",
                line=dict(color=IMPRINT[species_idx], width=2),
                opacity=0.4,
                name=species_names[species_idx],
                legendgroup=species_names[species_idx],
                showlegend=(i == 0),
                hovertemplate=f"{species_names[species_idx]}<br>t: %{{x:.2f}}<br>f(t): %{{y:.2f}}<extra></extra>",
            )
        )

# Layout
fig.update_layout(
    title=dict(text="andrews-curves · plotly · anyplot.ai", font=dict(size=28, color=INK), x=0.5, xanchor="center"),
    xaxis=dict(
        title=dict(text="Parameter t (radians)", font=dict(size=22, color=INK)),
        tickfont=dict(size=18, color=INK_SOFT),
        gridcolor=GRID,
        gridwidth=0.5,
        zeroline=True,
        zerolinecolor=GRID,
        zerolinewidth=1,
        linecolor=INK_SOFT,
        range=[-np.pi, np.pi],
        tickvals=[-np.pi, -np.pi / 2, 0, np.pi / 2, np.pi],
        ticktext=["-π", "-π/2", "0", "π/2", "π"],
    ),
    yaxis=dict(
        title=dict(text="f(t) (normalized units)", font=dict(size=22, color=INK)),
        tickfont=dict(size=18, color=INK_SOFT),
        gridcolor=GRID,
        gridwidth=0.5,
        zeroline=True,
        zerolinecolor=GRID,
        zerolinewidth=1,
        linecolor=INK_SOFT,
    ),
    legend=dict(
        font=dict(size=16, color=INK_SOFT),
        x=0.98,
        y=0.98,
        xanchor="right",
        yanchor="top",
        bgcolor=ELEVATED_BG,
        bordercolor=INK_SOFT,
        borderwidth=1,
    ),
    margin=dict(l=120, r=80, t=100, b=100),
    plot_bgcolor=PAGE_BG,
    paper_bgcolor=PAGE_BG,
    font=dict(color=INK),
)

# Save
fig.write_image(f"plot-{THEME}.png", width=1600, height=900, scale=3)
fig.write_html(f"plot-{THEME}.html", include_plotlyjs="cdn")
