Efficient Frontier for Portfolio Optimization — plotnine

The efficient frontier is a fundamental visualization in Modern Portfolio Theory (MPT) that displays a curve of optimal portfolios offering the highest expected return for each level of risk (standard deviation). Portfolios on the frontier are "efficient" because no other portfolio exists with higher return for the same risk, or lower risk for the same return. This plot is essential for asset allocation decisions and understanding the risk-return tradeoff in investment portfolios.

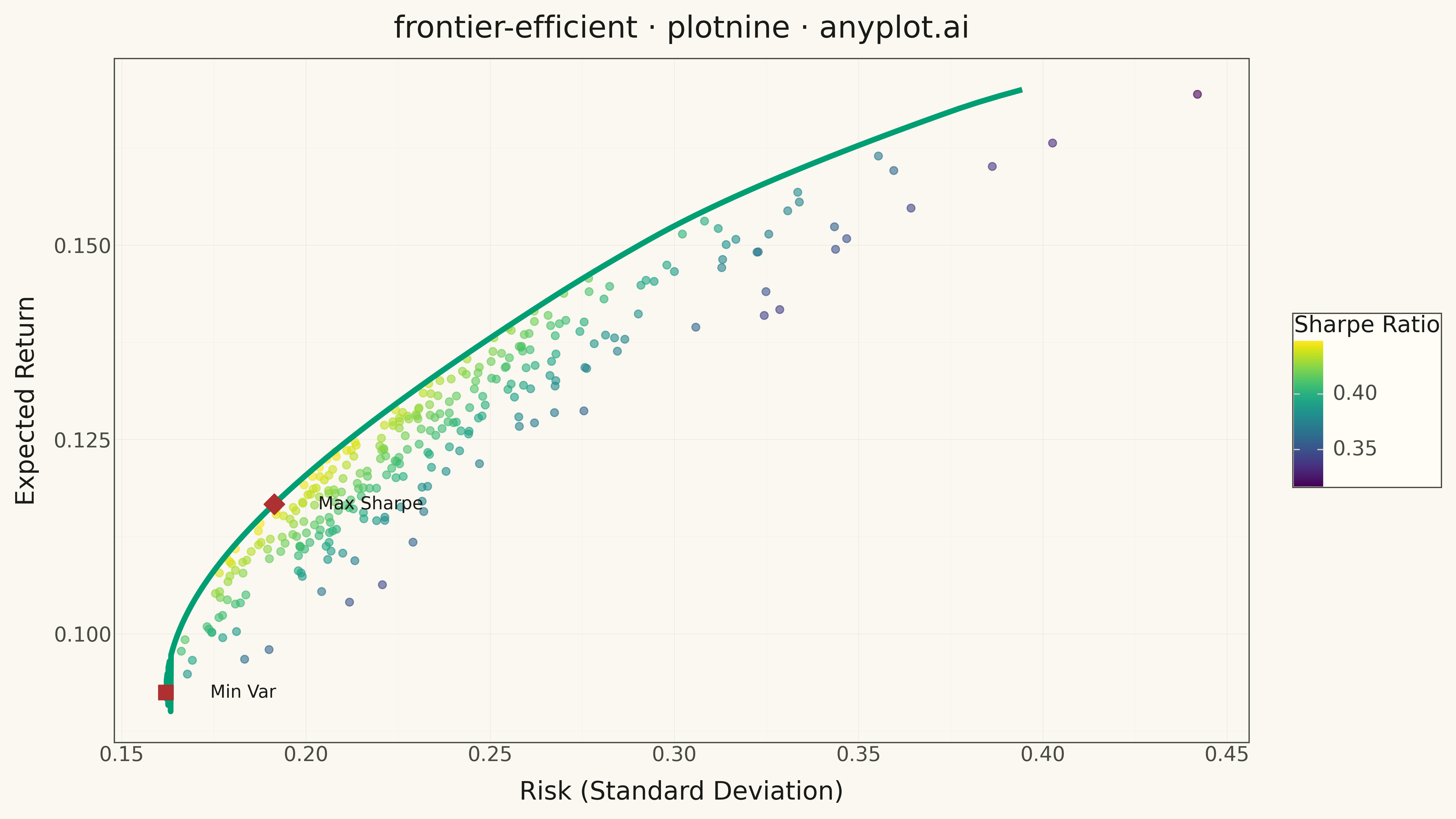

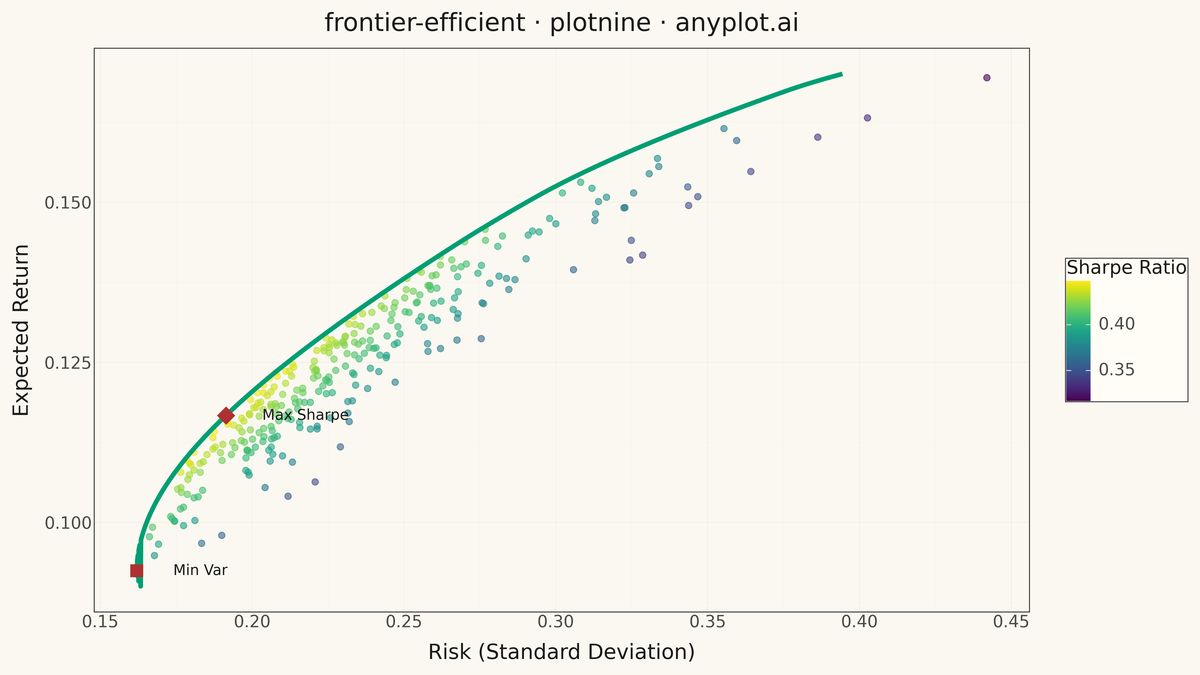

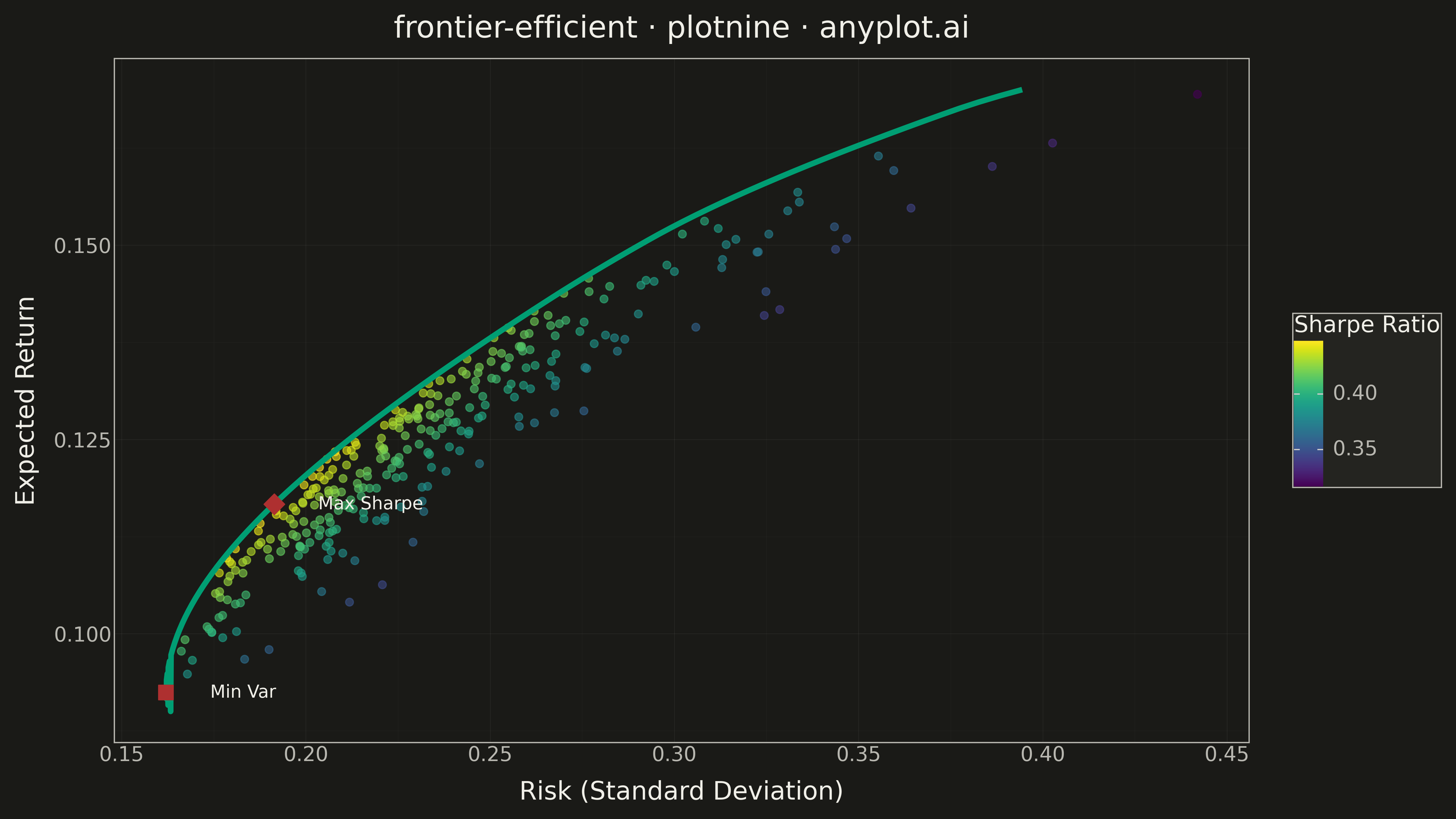

Efficient Frontier for Portfolio Optimization rendered with plotnine

Python source (plotnine)

""" anyplot.ai
frontier-efficient: Efficient Frontier for Portfolio Optimization
Library: plotnine 0.15.4 | Python 3.13.13
Quality: 94/100 | Updated: 2026-05-17
"""

import os

import numpy as np
import pandas as pd
from plotnine import (
    aes,
    annotate,
    element_line,
    element_rect,
    element_text,
    geom_line,
    geom_point,
    ggplot,
    ggsave,
    labs,
    scale_color_cmap,
    theme,
    theme_minimal,
)
from scipy.optimize import minimize


# Theme tokens
THEME = os.getenv("ANYPLOT_THEME", "light")
PAGE_BG = "#FAF8F1" if THEME == "light" else "#1A1A17"
ELEVATED_BG = "#FFFDF6" if THEME == "light" else "#242420"
INK = "#1A1A17" if THEME == "light" else "#F0EFE8"
INK_SOFT = "#4A4A44" if THEME == "light" else "#B8B7B0"
IMPRINT = ["#009E73", "#C475FD", "#4467A3", "#BD8233", "#AE3030", "#2ABCCD", "#954477"]

# Data
np.random.seed(42)

n_assets = 5
n_portfolios = 300

expected_returns = np.array([0.08, 0.12, 0.15, 0.10, 0.18])
cov_matrix = np.array(
    [
        [0.04, 0.01, 0.02, 0.01, 0.02],
        [0.01, 0.09, 0.03, 0.02, 0.04],
        [0.02, 0.03, 0.16, 0.04, 0.06],
        [0.01, 0.02, 0.04, 0.06, 0.03],
        [0.02, 0.04, 0.06, 0.03, 0.25],
    ]
)

weights = np.random.dirichlet(np.ones(n_assets), size=n_portfolios)

portfolio_returns = weights @ expected_returns
portfolio_risks = np.sqrt(np.diag(weights @ cov_matrix @ weights.T))

risk_free_rate = 0.03
sharpe_ratios = (portfolio_returns - risk_free_rate) / portfolio_risks

target_returns = np.linspace(min(expected_returns) + 0.01, max(expected_returns) - 0.01, 100)
frontier_risks = []
frontier_returns = []

for target in target_returns:
    constraints = [
        {"type": "eq", "fun": lambda w: np.sum(w) - 1},
        {"type": "eq", "fun": lambda w, t=target: w @ expected_returns - t},
    ]
    bounds = tuple((0, 1) for _ in range(n_assets))
    result = minimize(
        lambda w: w @ cov_matrix @ w,
        np.ones(n_assets) / n_assets,
        method="SLSQP",
        bounds=bounds,
        constraints=constraints,
    )
    if result.success:
        frontier_risks.append(np.sqrt(result.fun))
        frontier_returns.append(target)

min_var_idx = np.argmin(frontier_risks)
min_var_risk = frontier_risks[min_var_idx]
min_var_return = frontier_returns[min_var_idx]

frontier_sharpe = [(r - risk_free_rate) / s for r, s in zip(frontier_returns, frontier_risks, strict=True)]
max_sharpe_idx = np.argmax(frontier_sharpe)
max_sharpe_risk = frontier_risks[max_sharpe_idx]
max_sharpe_return = frontier_returns[max_sharpe_idx]

df_portfolios = pd.DataFrame({"risk": portfolio_risks, "return": portfolio_returns, "sharpe": sharpe_ratios})

df_frontier = pd.DataFrame({"risk": frontier_risks, "return": frontier_returns})

# Plot
plot = (
    ggplot()
    + geom_point(df_portfolios, aes(x="risk", y="return", color="sharpe"), size=3, alpha=0.6)
    + geom_line(df_frontier, aes(x="risk", y="return"), color=IMPRINT[0], size=2.5)
    + annotate("point", x=min_var_risk, y=min_var_return, color=IMPRINT[4], size=6, shape="s")
    + annotate("point", x=max_sharpe_risk, y=max_sharpe_return, color=IMPRINT[4], size=6, shape="D")
    + annotate("text", x=min_var_risk + 0.012, y=min_var_return, label="Min Var", size=14, ha="left", color=INK)
    + annotate(
        "text", x=max_sharpe_risk + 0.012, y=max_sharpe_return, label="Max Sharpe", size=14, ha="left", color=INK
    )
    + scale_color_cmap(cmap_name="viridis", name="Sharpe Ratio")
    + labs(x="Risk (Standard Deviation)", y="Expected Return", title="frontier-efficient · plotnine · anyplot.ai")
    + theme_minimal()
    + theme(
        plot_background=element_rect(fill=PAGE_BG, color=PAGE_BG),
        panel_background=element_rect(fill=PAGE_BG),
        panel_grid_major=element_line(color=INK, size=0.3, alpha=0.10),
        panel_grid_minor=element_line(color=INK, size=0.2, alpha=0.05),
        panel_border=element_rect(color=INK_SOFT, fill=None),
        axis_title=element_text(size=20, color=INK),
        axis_text=element_text(size=16, color=INK_SOFT),
        axis_line=element_line(color=INK_SOFT),
        plot_title=element_text(size=24, color=INK),
        legend_background=element_rect(fill=ELEVATED_BG, color=INK_SOFT),
        legend_text=element_text(size=16, color=INK_SOFT),
        legend_title=element_text(size=18, color=INK),
        figure_size=(16, 9),
    )
)

# Save
ggsave(plot, filename=f"plot-{THEME}.png", dpi=300, width=16, height=9)

Part of Efficient Frontier for Portfolio Optimization on anyplot.ai.
