Basic Boxen Plot (Letter-Value Plot) — Altair

A boxen plot (also known as letter-value plot) extends the traditional box plot to show more quantile information, making it ideal for large datasets with 1000+ observations. Instead of just displaying the median and quartiles, it shows additional "letter values" (eighths, sixteenths, etc.) as nested boxes, revealing the full shape of the distribution including tail behavior. This makes outlier detection more meaningful and distribution comparison more detailed.

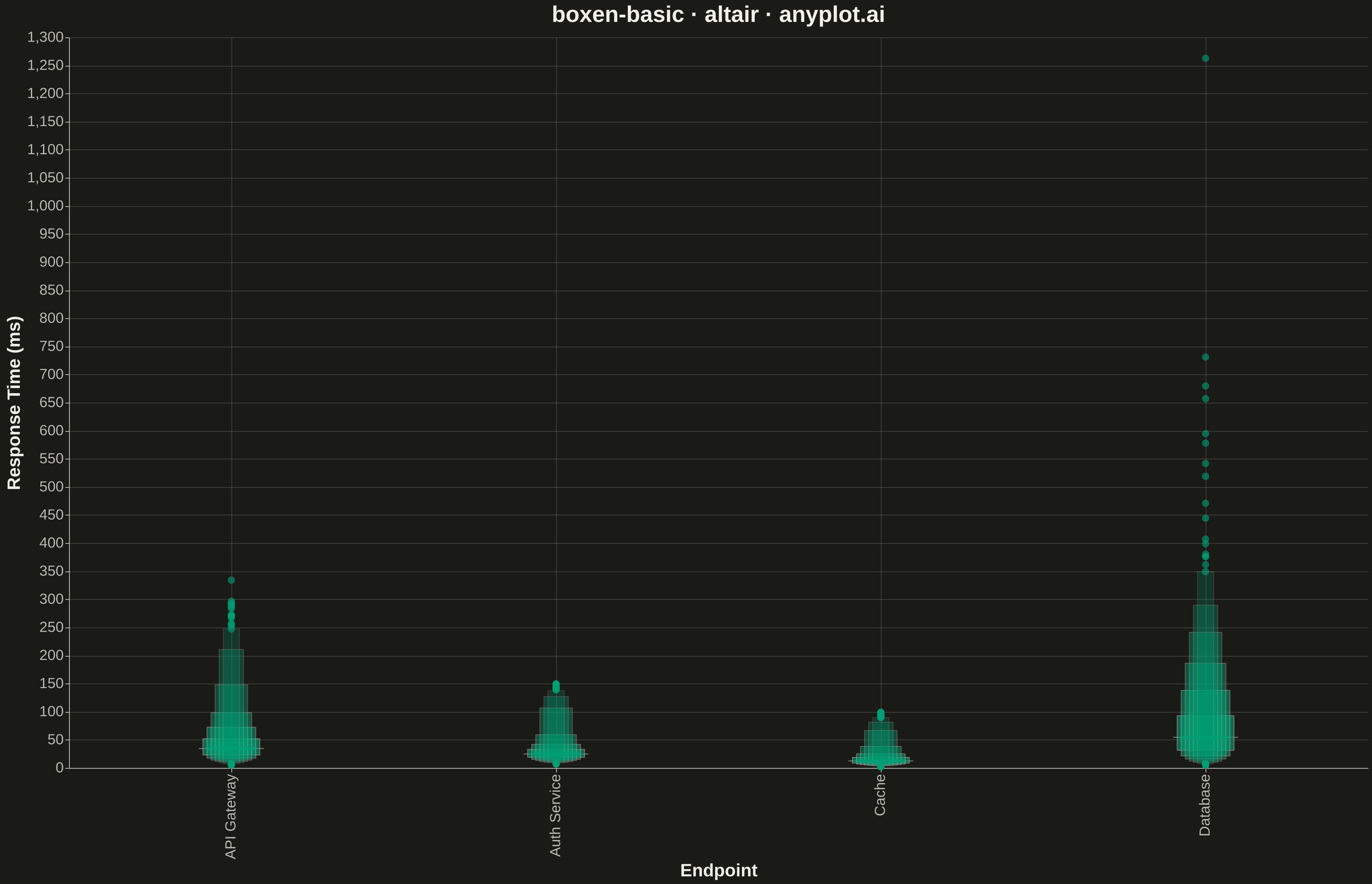

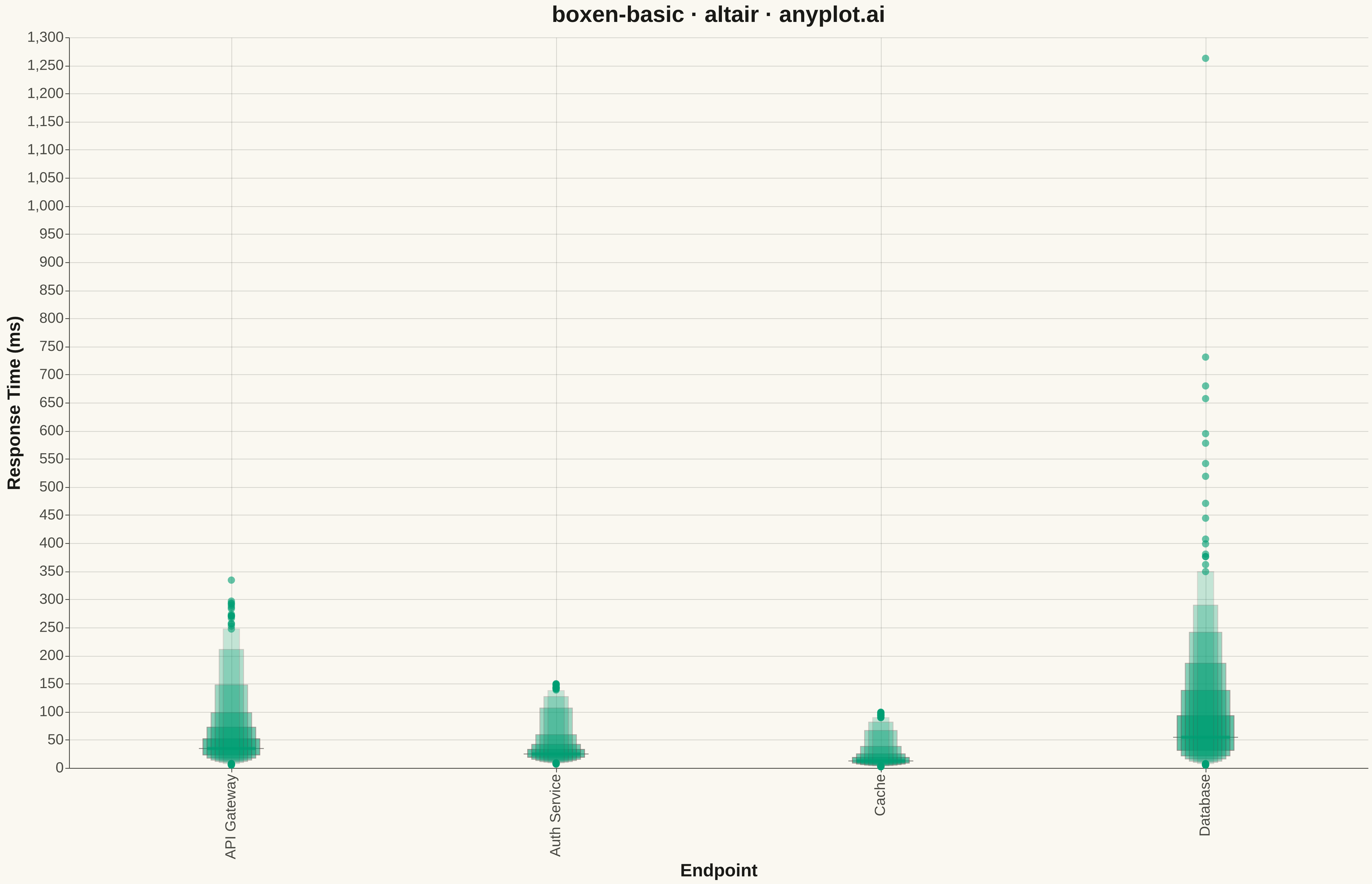

Basic Boxen Plot (Letter-Value Plot) rendered with Altair

Python source (Altair)

""" anyplot.ai
boxen-basic: Basic Boxen Plot (Letter-Value Plot)
Library: altair 6.1.0 | Python 3.13.13
Quality: 79/100 | Updated: 2026-05-17
"""

import altair as alt
import numpy as np
import pandas as pd


# Data - Generate server response times for different endpoints
np.random.seed(42)

endpoints = ["API Gateway", "Database", "Auth Service", "Cache"]
data = []

for endpoint in endpoints:
    if endpoint == "API Gateway":
        # Slightly skewed distribution with outliers
        values = np.concatenate(
            [np.random.lognormal(mean=3.5, sigma=0.6, size=2000), np.random.uniform(150, 300, size=50)]
        )
    elif endpoint == "Database":
        # Heavier tail distribution
        values = np.random.lognormal(mean=4.0, sigma=0.8, size=2050)
    elif endpoint == "Auth Service":
        # Tighter distribution
        values = np.concatenate(
            [np.random.lognormal(mean=3.2, sigma=0.4, size=1900), np.random.uniform(80, 150, size=100)]
        )
    else:  # Cache - fastest
        values = np.concatenate(
            [np.random.lognormal(mean=2.5, sigma=0.5, size=1950), np.random.uniform(50, 100, size=100)]
        )

    for v in values:
        data.append({"Endpoint": endpoint, "Response Time (ms)": v})

df = pd.DataFrame(data)

# Build letter-value quantiles (k=6 levels: median, quartiles, eighths, etc.)
k = 6
quantile_levels = []
for i in range(k + 1):
    if i == 0:
        lower, upper = 0.5, 0.5  # median
    else:
        lower = 0.5 ** (i + 1)
        upper = 1 - lower
    quantile_levels.append((lower, upper, i))

# Calculate letter values for each endpoint
letter_value_data = []
outlier_data = []

for endpoint in endpoints:
    endpoint_data = df[df["Endpoint"] == endpoint]["Response Time (ms)"].values

    for lower_q, upper_q, level in quantile_levels:
        lower_val = np.percentile(endpoint_data, lower_q * 100)
        upper_val = np.percentile(endpoint_data, upper_q * 100)
        median = np.median(endpoint_data)

        letter_value_data.append(
            {"Endpoint": endpoint, "lower": lower_val, "upper": upper_val, "level": level, "median": median}
        )

    # Identify outliers beyond the deepest level
    deepest_lower = np.percentile(endpoint_data, 0.5 ** (k + 1) * 100)
    deepest_upper = np.percentile(endpoint_data, (1 - 0.5 ** (k + 1)) * 100)

    outliers = endpoint_data[(endpoint_data < deepest_lower) | (endpoint_data > deepest_upper)]
    for out_val in outliers[:50]:
        outlier_data.append({"Endpoint": endpoint, "value": out_val})

lv_df = pd.DataFrame(letter_value_data)
outlier_df = pd.DataFrame(outlier_data) if outlier_data else pd.DataFrame({"Endpoint": [], "value": []})

# Create boxen plot using layered bars (width decreases with depth level)
boxes = []
for level in range(k + 1):
    level_df = lv_df[lv_df["level"] == level].copy()
    width = 80 - level * 10

    box = (
        alt.Chart(level_df)
        .mark_bar(opacity=0.7 - level * 0.08, stroke="#306998", strokeWidth=1)
        .encode(
            x=alt.X("Endpoint:N", title="Endpoint", axis=alt.Axis(labelFontSize=18, titleFontSize=22)),
            y=alt.Y("lower:Q", title="Response Time (ms)", axis=alt.Axis(labelFontSize=18, titleFontSize=22)),
            y2=alt.Y2("upper:Q"),
            color=alt.value("#306998") if level == 0 else alt.value("#4A90C2"),
            size=alt.value(width),
        )
    )
    boxes.append(box)

# Median line
median_df = lv_df[lv_df["level"] == 0][["Endpoint", "median"]].drop_duplicates()

median_line = (
    alt.Chart(median_df)
    .mark_tick(thickness=4, color="#FFD43B", size=60)
    .encode(x=alt.X("Endpoint:N"), y=alt.Y("median:Q"))
)

# Outliers
if len(outlier_df) > 0:
    outliers_chart = (
        alt.Chart(outlier_df)
        .mark_point(size=80, color="#306998", opacity=0.5, filled=True)
        .encode(x=alt.X("Endpoint:N"), y=alt.Y("value:Q"))
    )
else:
    outliers_chart = alt.Chart(pd.DataFrame()).mark_point()

# Combine layers
chart = (
    alt.layer(*boxes, median_line, outliers_chart)
    .properties(
        width=1600, height=900, title=alt.Title("boxen-basic · altair · pyplots.ai", fontSize=28, anchor="middle")
    )
    .configure_axis(labelFontSize=18, titleFontSize=22, grid=True, gridOpacity=0.3)
    .configure_view(strokeWidth=0)
)

# Save
chart.save("plot.png", scale_factor=3.0)
chart.save("plot.html")

Part of Basic Boxen Plot (Letter-Value Plot) on anyplot.ai.
