Basic Boxen Plot (Letter-Value Plot) — lets-plot

A boxen plot (also known as letter-value plot) extends the traditional box plot to show more quantile information, making it ideal for large datasets with 1000+ observations. Instead of just displaying the median and quartiles, it shows additional "letter values" (eighths, sixteenths, etc.) as nested boxes, revealing the full shape of the distribution including tail behavior. This makes outlier detection more meaningful and distribution comparison more detailed.

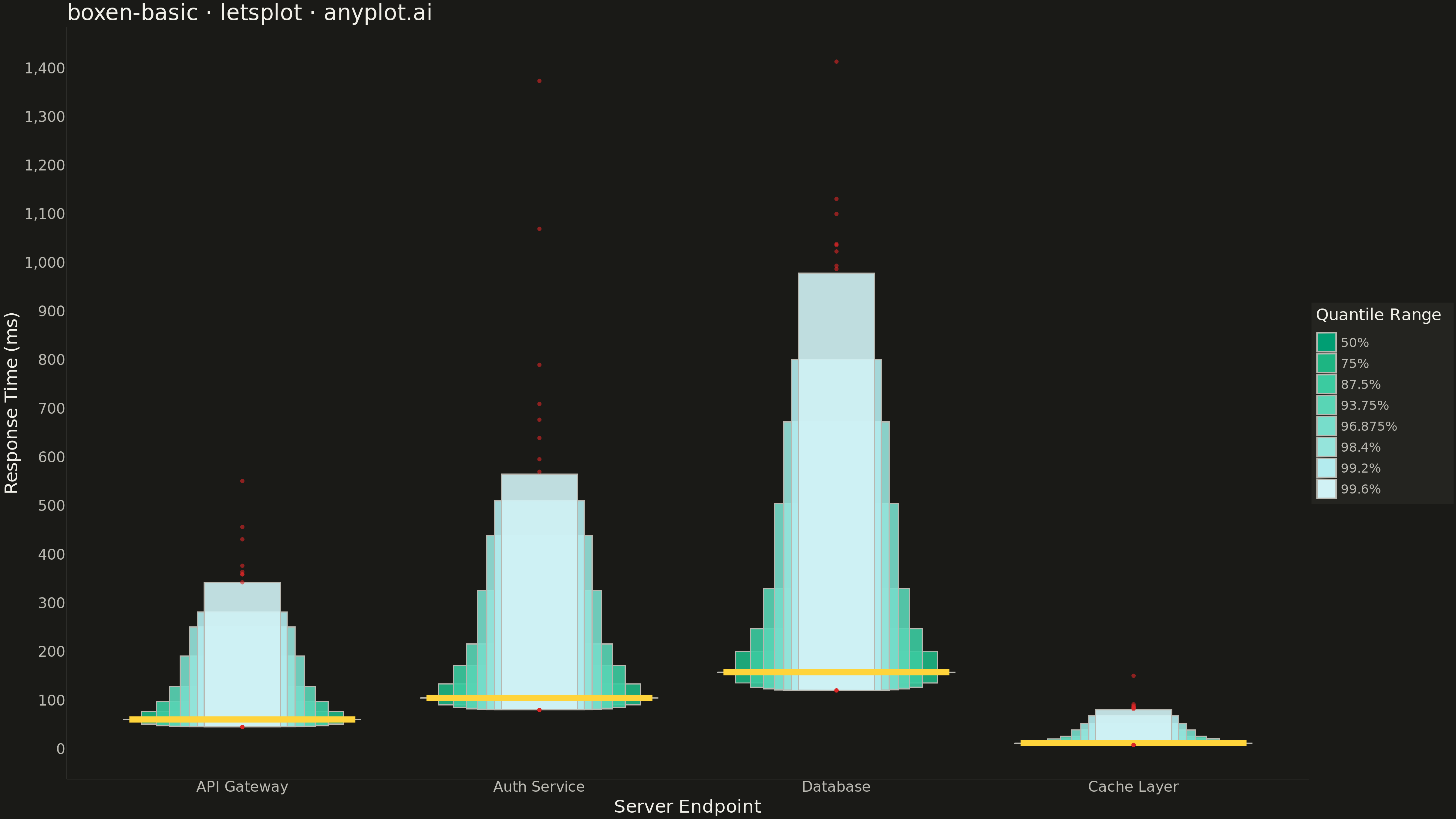

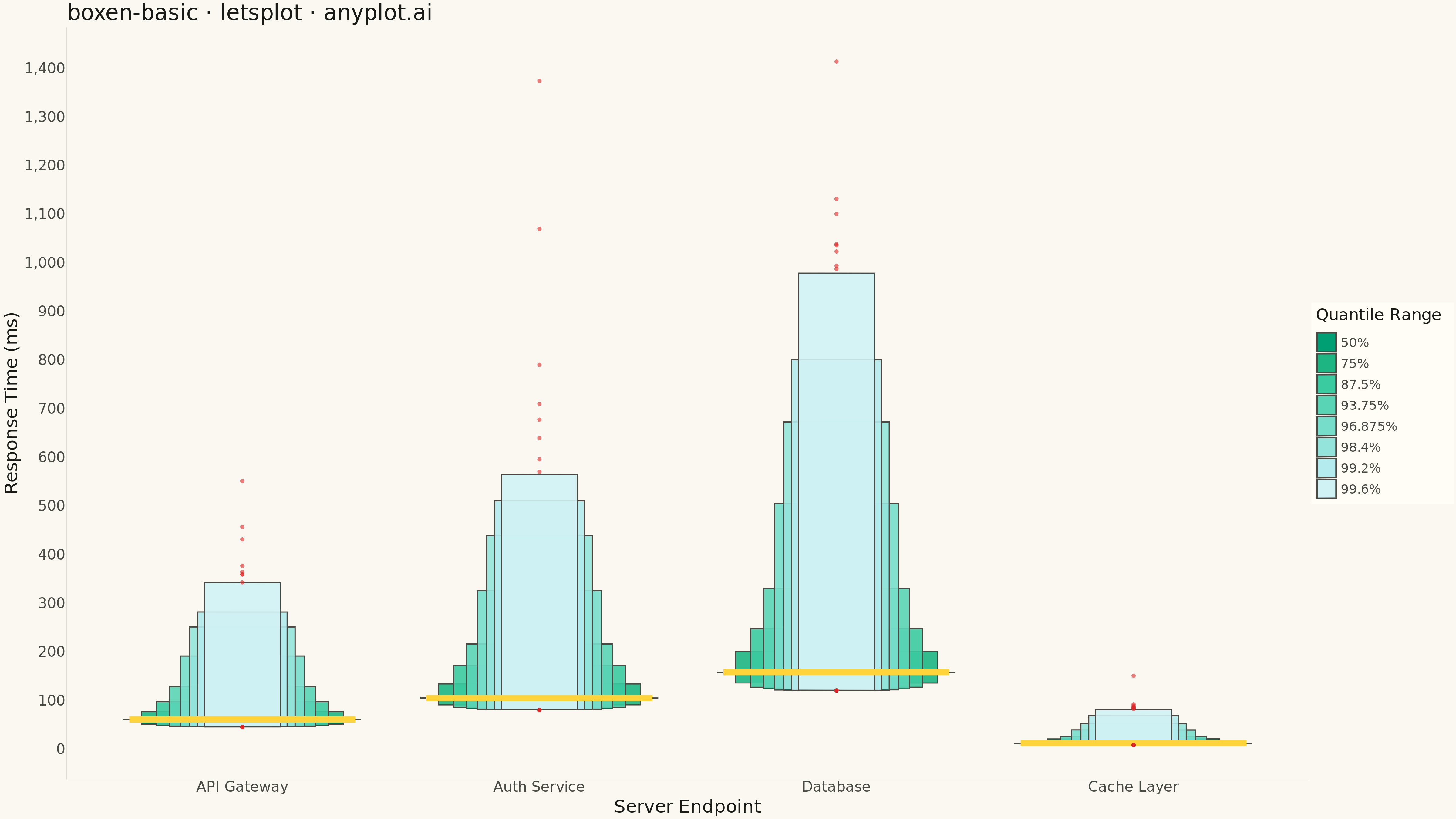

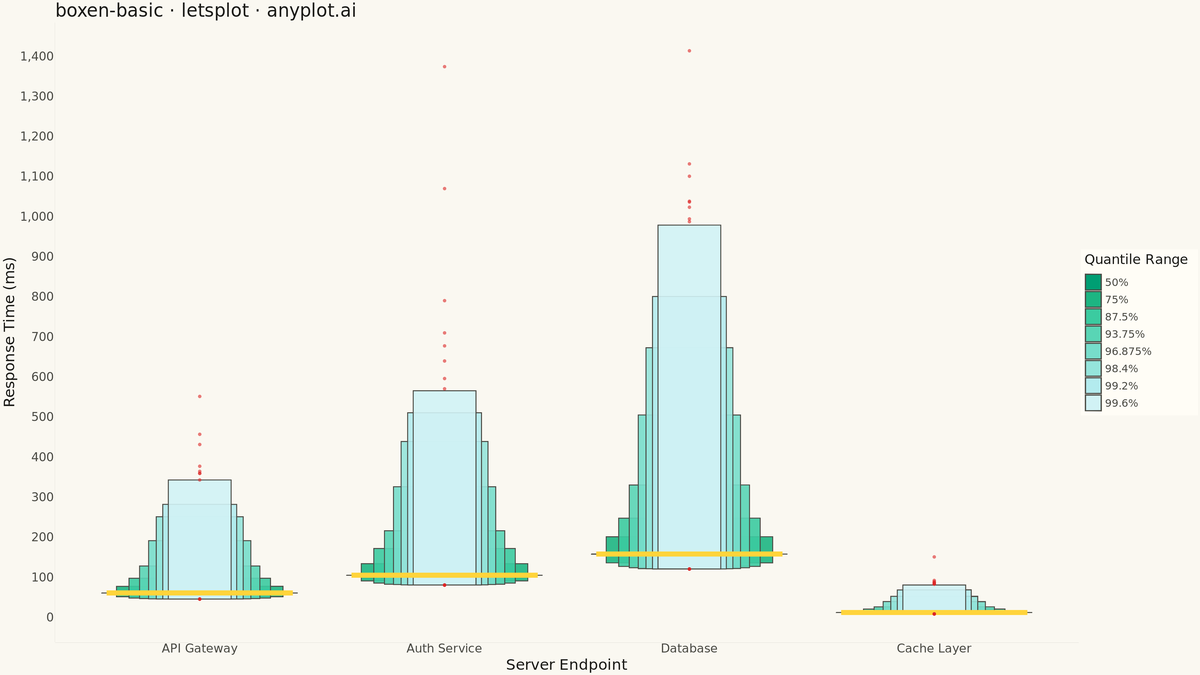

Basic Boxen Plot (Letter-Value Plot) rendered with lets-plot

Python source (lets-plot)

""" anyplot.ai
boxen-basic: Basic Boxen Plot (Letter-Value Plot)
Library: letsplot 4.9.0 | Python 3.13.13
Quality: 92/100 | Updated: 2026-05-17
"""

import os

import numpy as np
import pandas as pd
from lets_plot import (
    LetsPlot,
    aes,
    element_rect,
    element_text,
    geom_point,
    geom_rect,
    geom_segment,
    ggplot,
    ggsave,
    ggsize,
    labs,
    scale_fill_manual,
    scale_x_continuous,
    theme,
    theme_minimal,
)


LetsPlot.setup_html()

# Theme tokens
THEME = os.getenv("ANYPLOT_THEME", "light")
PAGE_BG = "#FAF8F1" if THEME == "light" else "#1A1A17"
ELEVATED_BG = "#FFFDF6" if THEME == "light" else "#242420"
INK = "#1A1A17" if THEME == "light" else "#F0EFE8"
INK_SOFT = "#4A4A44" if THEME == "light" else "#B8B7B0"

# Data - Generate realistic response times for different server endpoints
np.random.seed(42)
endpoints = ["API Gateway", "Auth Service", "Database", "Cache Layer"]
n_per_group = 2000

data = []
distributions = {
    "API Gateway": {"base": 45, "scale": 20, "skew": 0.5},
    "Auth Service": {"base": 80, "scale": 35, "skew": 0.8},
    "Database": {"base": 120, "scale": 50, "skew": 1.2},
    "Cache Layer": {"base": 8, "scale": 5, "skew": 0.3},
}

for endpoint in endpoints:
    d = distributions[endpoint]
    values = np.random.exponential(d["scale"], n_per_group) + d["base"]
    slow_idx = np.random.choice(n_per_group, size=int(n_per_group * 0.05), replace=False)
    values[slow_idx] = values[slow_idx] * np.random.uniform(2, 5, len(slow_idx))
    data.extend([(endpoint, v) for v in values])

df = pd.DataFrame(data, columns=["endpoint", "response_time"])

# Letter value names and colors for legend (deepest at bottom for intuitive ordering)
level_names = ["50%", "75%", "87.5%", "93.75%", "96.875%", "98.4%", "99.2%", "99.6%"]
level_colors = ["#306998", "#4A7FA8", "#6490B8", "#7EA1C8", "#98B2D8", "#B2C3E8", "#CCD4F8", "#E6E5FF"]

# Compute letter values and construct plot data inline
box_data = []
median_data = []
outlier_data = []
max_k = 0

x_positions = {endpoint: i for i, endpoint in enumerate(endpoints)}

for endpoint in endpoints:
    group_data = df[df["endpoint"] == endpoint]["response_time"].values
    sorted_vals = np.sort(group_data)
    n = len(sorted_vals)

    # Number of letter values based on data size
    k = int(np.log2(n)) - 1
    k = max(2, min(k, 8))
    max_k = max(max_k, k)

    x_pos = x_positions[endpoint]

    # Calculate letter values and build boxes
    for i in range(k):
        depth = 0.5 ** (i + 1)
        lower_q = depth
        upper_q = 1 - depth

        lower_val = np.percentile(sorted_vals, lower_q * 100)
        upper_val = np.percentile(sorted_vals, upper_q * 100)

        half_width = 0.4 * (0.85**i)
        box_data.append(
            {
                "x_min": x_pos - half_width,
                "x_max": x_pos + half_width,
                "y_min": lower_val,
                "y_max": upper_val,
                "level": level_names[i],
                "endpoint": endpoint,
            }
        )

    # Calculate median line
    median = np.median(sorted_vals)
    median_data.append({"x": x_pos - 0.38, "xend": x_pos + 0.38, "y": median, "endpoint": endpoint})

    # Calculate outliers beyond deepest letter value
    deepest_depth = 0.5**k
    deepest_lower = np.percentile(sorted_vals, deepest_depth * 100)
    deepest_upper = np.percentile(sorted_vals, (1 - deepest_depth) * 100)
    outliers = sorted_vals[(sorted_vals < deepest_lower) | (sorted_vals > deepest_upper)]

    for o in outliers:
        outlier_data.append({"x": x_pos, "y": o, "endpoint": endpoint})

box_df = pd.DataFrame(box_data)
median_df = pd.DataFrame(median_data)
outlier_df = pd.DataFrame(outlier_data) if outlier_data else pd.DataFrame(columns=["x", "y", "endpoint"])

# Plot
plot = (
    ggplot()
    + geom_rect(
        aes(xmin="x_min", xmax="x_max", ymin="y_min", ymax="y_max", fill="level"),
        data=box_df,
        alpha=0.9,
        color=INK_SOFT,
        size=0.5,
    )
    + geom_segment(aes(x="x", xend="xend", y="y", yend="y"), data=median_df, color="#FFD43B", size=3)
    + scale_fill_manual(
        values=dict(zip(level_names[:max_k], level_colors[:max_k], strict=False)), name="Quantile Range"
    )
    + scale_x_continuous(breaks=[0, 1, 2, 3], labels=endpoints)
    + labs(x="Server Endpoint", y="Response Time (ms)", title="boxen-basic · letsplot · anyplot.ai")
    + theme_minimal()
    + theme(
        plot_background=element_rect(fill=PAGE_BG, color=PAGE_BG),
        panel_background=element_rect(fill=PAGE_BG, color=PAGE_BG),
        panel_grid_major=element_rect(color="transparent"),
        panel_grid_minor=element_rect(color="transparent"),
        axis_title=element_text(size=20, color=INK),
        axis_text=element_text(size=16, color=INK_SOFT),
        axis_line=element_text(color=INK_SOFT),
        plot_title=element_text(size=24, color=INK),
        legend_background=element_rect(fill=ELEVATED_BG, color=INK_SOFT),
        legend_title=element_text(size=18, color=INK),
        legend_text=element_text(size=14, color=INK_SOFT),
    )
    + ggsize(1600, 900)
)

# Add outliers if present
if not outlier_df.empty:
    plot = plot + geom_point(aes(x="x", y="y"), data=outlier_df, color="#DC2626", size=2, alpha=0.6)

# Save
ggsave(plot, f"plot-{THEME}.png", path=".", scale=3)
ggsave(plot, f"plot-{THEME}.html", path=".")
